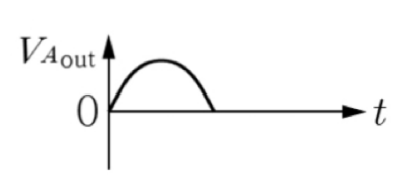

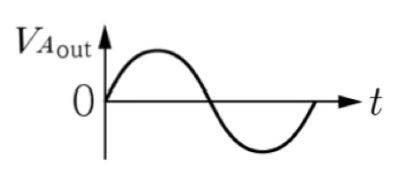

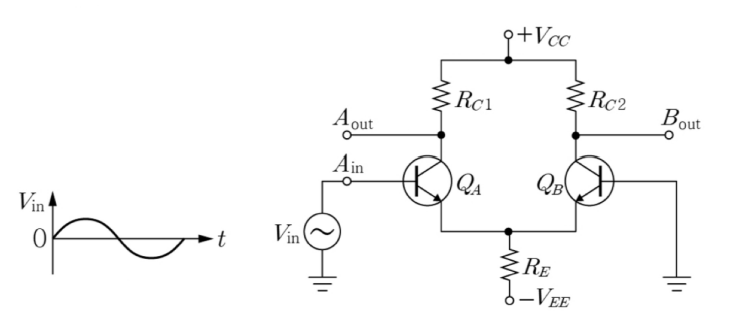

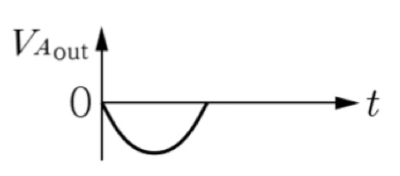

차동 쌍 증폭기 단자 에 동위상 정현파 이 입력으로 주어졌을 때, 단자에서의 출력 전압 파형으로 가장 옳은 것은? (단, 트랜지스터는 활성 영역에서 동작한다고 가정한다.)
2017년 지방직 9급 전자공학개론 20번
2017년도 시행 • 20번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 선형 동작 여부 검토
• 트랜지스터들이 활성 영역에서 바이어스되어 있으므로 입력 정현파의 전체 사이클이 왜곡 없이 온전한 사인파 형태로 증폭됩니다.
■ 2단계: 입출력 단자 간 위상 관계 분석
• 입력 $V_{\text{in}}$이 인가되는 단자는 $Q_A$의 베이스이고, 출력 $V_{Aout}$이 인출되는 단자는 $Q_A$의 컬렉터입니다.
• 베이스 입력-컬렉터 출력 구성은 공통 에미터 증폭 동작이므로 입력과 출력 사이에 $180^\circ$ 위상 반전(역위상)이 일어납니다.

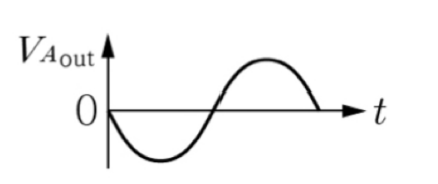

• 따라서 $V_{Aout}$은 입력과 위상이 반대이고 왜곡이 없는 온전한 사인파가 됩니다.
■ 최종 결과:
• 올바른 설명은 ①번
