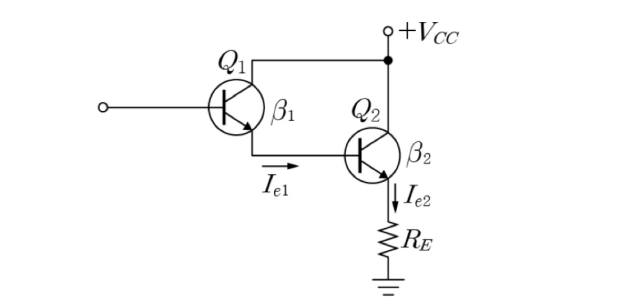

그림과 같은 트랜지스터 회로에 대한 설명으로 옳지 않은 것은? (단, 트랜지스터의 전류증폭률은 각각 이며, 매우 크다고 가정한다.)
2017년 지방직 9급 전자공학개론 1번
2017년도 시행 • 1번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 달링턴 쌍 회로의 기본 구조 분석
• 달링턴 회로는 두 개의 BJT를 결합하여 높은 전류이득을 얻는 구조입니다.
• $Q_1$의 이미터 전류가 $Q_2$의 베이스 전류로 인가됩니다.
• 입력 임피던스는 약 $\beta_1 \beta_2 R_E$로 매우 큽니다.
■ 2단계: 단자 전류 관계 검토 (보기 ④ 판별)
• $Q_1$의 이미터 전류가 $Q_2$의 베이스 전류가 되므로 $I_{b2} = I_{e1}$입니다.
• $Q_2$의 이미터 전류는 $I_{e2} = (1 + \beta_2)I_{b2} = (1 + \beta_2)I_{e1} \approx \beta_2 I_{e1}$입니다.
• 따라서 $I_{e2} = \beta_1 \beta_2 I_{e1}$이라는 설명은 옳지 않습니다.
■ 최종 결과:
• 옳지 않은 설명은 ④번
• 달링턴 회로는 두 개의 BJT를 결합하여 높은 전류이득을 얻는 구조입니다.
• $Q_1$의 이미터 전류가 $Q_2$의 베이스 전류로 인가됩니다.
• 입력 임피던스는 약 $\beta_1 \beta_2 R_E$로 매우 큽니다.
■ 2단계: 단자 전류 관계 검토 (보기 ④ 판별)
• $Q_1$의 이미터 전류가 $Q_2$의 베이스 전류가 되므로 $I_{b2} = I_{e1}$입니다.
• $Q_2$의 이미터 전류는 $I_{e2} = (1 + \beta_2)I_{b2} = (1 + \beta_2)I_{e1} \approx \beta_2 I_{e1}$입니다.
• 따라서 $I_{e2} = \beta_1 \beta_2 I_{e1}$이라는 설명은 옳지 않습니다.
■ 최종 결과:
• 옳지 않은 설명은 ④번
