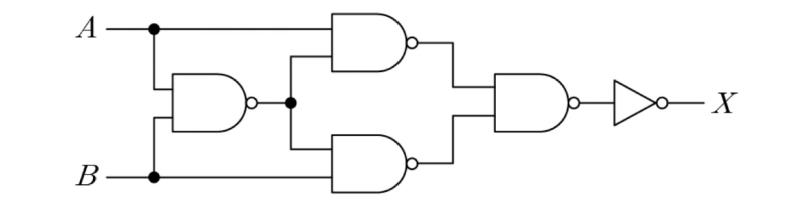

다음 논리회로의 기능으로 옳은 것은?
2015년 지방직 9급 전자공학개론 20번
2015년도 시행 • 20번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 4개의 NAND 게이트로 구성된 전단부 논리식 유도
• 4개의 NAND 게이트 조합은 XOR 게이트와 동일한 논리 동작을 수행합니다:
$$Z = A \oplus B$$
■ 2단계: 후단 인버터(NOT) 통과 후 최종 출력식 유도
• 최종 출력 $X$:
$$X = \bar{Z} = \overline{A \oplus B} = A \odot B$$
• 이는 XNOR(배타적 부정 논리합) 게이트의 동작입니다.
■ 최종 결과:
• 회로의 기능은 XNOR (②번)
• 4개의 NAND 게이트 조합은 XOR 게이트와 동일한 논리 동작을 수행합니다:
$$Z = A \oplus B$$
■ 2단계: 후단 인버터(NOT) 통과 후 최종 출력식 유도
• 최종 출력 $X$:
$$X = \bar{Z} = \overline{A \oplus B} = A \odot B$$
• 이는 XNOR(배타적 부정 논리합) 게이트의 동작입니다.
■ 최종 결과:
• 회로의 기능은 XNOR (②번)
