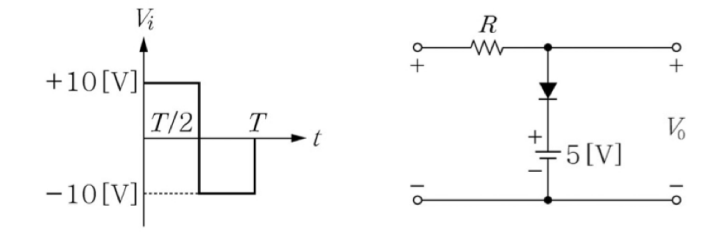

다음 주어진 다이오드 전압 클리핑 회로의 입력에 구형파 를 인가했을 때, 이상적인 다이오드로 가정할 경우 출력파형 로 가장 옳은 것은?
2014년 지방직 9급 전자공학개론 17번
2014년도 시행 • 17번 문항
💡 정답 및 상세 해설 확인하기
정답: 5번
■ 1단계: 양의 반주기($0 \le t < T/2, v_i = +10\text{ V}$) 동작 분석
• 다이오드 아노드 전압이 캐소드 전압($+5\text{ V}$)보다 높아 다이오드가 도통(ON)됩니다.
• 따라서 출력 전압은 병렬 직류 전원 전압인 $+5\text{ V}$로 클리핑됩니다.
■ 2단계: 음의 반주기($T/2 \le t < T, v_i = -10\text{ V}$) 동작 분석
• 다이오드 아노드 전압이 캐소드 전압($+5\text{ V}$)보다 낮아 다이오드가 차단(OFF)됩니다.
• 저항에 전류가 흐르지 않아 전압 강하가 없으므로 출력 전압은 입력 전압 그대로 $-10\text{ V}$가 됩니다.
■ 최종 결과:
• 출력 파형 구간별 값은 $+5\text{ [V]}$와 $-10\text{ [V]}$ (⑤번)
