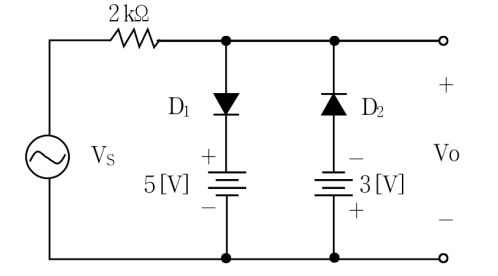

다음 회로에 교류전원 이 인가되었을 때, 출력 전압 의 파형으로 옳은 것은? (단, 다이오드 의 순방향 전압 강하는 이다.)

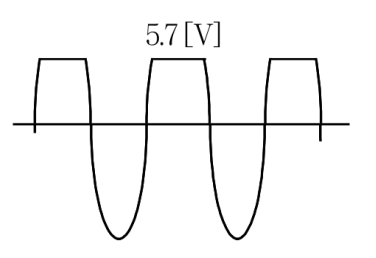

2012년 지방직 9급 전자공학개론 8번
2012년도 시행 • 8번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 양의 반주기($v_s > 0$) 클리핑 레벨 분석
• $D_1$이 도통되고 $D_2$는 차단됩니다.
• 출력 전압은 상단 직류원과 다이오드 순방향 전압 강하의 합으로 제한됩니다:
$$v_o = 5\text{ V} + 0.7\text{ V} = 5.7\text{ V}$$
■ 2단계: 음의 반주기($v_s < 0$) 클리핑 레벨 분석
• $D_1$이 차단되고 $D_2$가 도통됩니다.
• 출력 전압은 하단 직류원과 다이오드 순방향 전압 강하의 합으로 제한됩니다:
$$v_o = -3\text{ V} - 0.7\text{ V} = -3.7\text{ V}$$
■ 최종 결과:

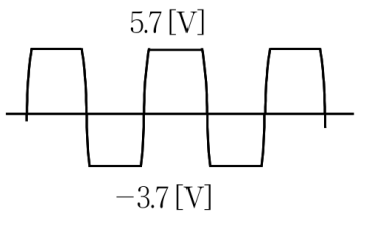

• 최댓값 5.7 [V], 최솟값 -3.7 [V]로 제한된 파형 (④번)
• $D_1$이 도통되고 $D_2$는 차단됩니다.
• 출력 전압은 상단 직류원과 다이오드 순방향 전압 강하의 합으로 제한됩니다:
$$v_o = 5\text{ V} + 0.7\text{ V} = 5.7\text{ V}$$
■ 2단계: 음의 반주기($v_s < 0$) 클리핑 레벨 분석
• $D_1$이 차단되고 $D_2$가 도통됩니다.
• 출력 전압은 하단 직류원과 다이오드 순방향 전압 강하의 합으로 제한됩니다:
$$v_o = -3\text{ V} - 0.7\text{ V} = -3.7\text{ V}$$
■ 최종 결과:
• 최댓값 5.7 [V], 최솟값 -3.7 [V]로 제한된 파형 (④번)
