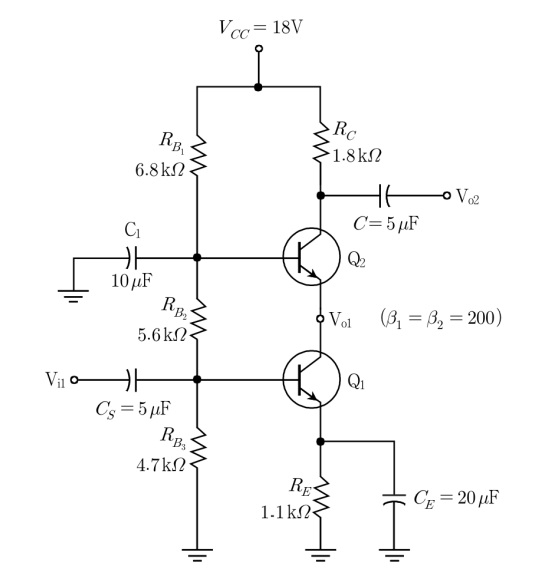

다음 캐스코드 증폭기에 대해 무부하전압 이득 ()을 계산한 값에 가장 가까운 것은? (단, 각 트랜지스터의 dynamic resistance 이다.)
2011년 지방직 9급 전자공학개론 20번
2011년도 시행 • 20번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 캐스코드(Cascode) 증폭기의 무부하 전압 이득 수식 수립
• 캐스코드 증폭기(CE-CB 구조)의 전압 이득 근사식:
$$A_v \approx -g_{m1} R_C \approx -\frac{R_C}{r_{e1}}$$
■ 2단계: 수치 대입 및 계산
• $r_e = 6.8\text{ }\Omega, R_C = 1.8\text{ k}\Omega = 1,800\text{ }\Omega$ 대입:
$$A_v \approx -\frac{1800\text{ }\Omega}{6.8\text{ }\Omega} \approx -264.7 \approx -265$$
■ 최종 결과:
• 무부하 전압 이득은 약 -265 (①번)
