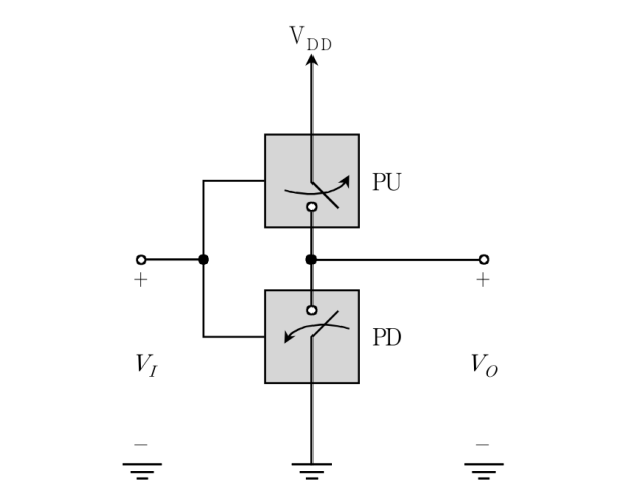

두 개의 MOSFET 스위치(PU, PD)로 이루어진 아래 CMOS 인버터에 대한 설명 중 옳지 않은 것은?
2011년 지방직 9급 전자공학개론 12번
2011년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: CMOS 인버터 내부 소자 구성 검토 (보기 ③ 판별)
• 상단 풀업(Pull-Up, PU) 소자는 전원 $V_{DD}$로 출력을 끌어올리기 위해 p-채널 MOSFET(PMOS)을 사용합니다.
• 하단 풀다운(Pull-Down, PD) 소자는 접지로 출력을 끌어내리기 위해 n-채널 MOSFET(NMOS)을 사용합니다.
• 따라서 PU를 n-채널, PD를 p-채널로 구성한다는 설명은 옳지 않습니다.
■ 2단계: 기타 보기 검토
• ①번: 입력 신호에 따라 두 스위치가 상보적으로 ON/OFF 동작을 수행합니다.
• ②번: 전파 지연 시간보다 빠른 신호가 인가되면 정상적인 반전 동작을 수행하지 못합니다.
• ④번: CMOS는 정적 상태에서는 누설 전류만 존재하고, 상태 천이 시 동적 충방전 전류 및 관통 전류로 인해 소비전력이 커집니다.
■ 최종 결과:
• 옳지 않은 설명은 ③번
• 상단 풀업(Pull-Up, PU) 소자는 전원 $V_{DD}$로 출력을 끌어올리기 위해 p-채널 MOSFET(PMOS)을 사용합니다.
• 하단 풀다운(Pull-Down, PD) 소자는 접지로 출력을 끌어내리기 위해 n-채널 MOSFET(NMOS)을 사용합니다.
• 따라서 PU를 n-채널, PD를 p-채널로 구성한다는 설명은 옳지 않습니다.
■ 2단계: 기타 보기 검토
• ①번: 입력 신호에 따라 두 스위치가 상보적으로 ON/OFF 동작을 수행합니다.
• ②번: 전파 지연 시간보다 빠른 신호가 인가되면 정상적인 반전 동작을 수행하지 못합니다.
• ④번: CMOS는 정적 상태에서는 누설 전류만 존재하고, 상태 천이 시 동적 충방전 전류 및 관통 전류로 인해 소비전력이 커집니다.
■ 최종 결과:
• 옳지 않은 설명은 ③번
