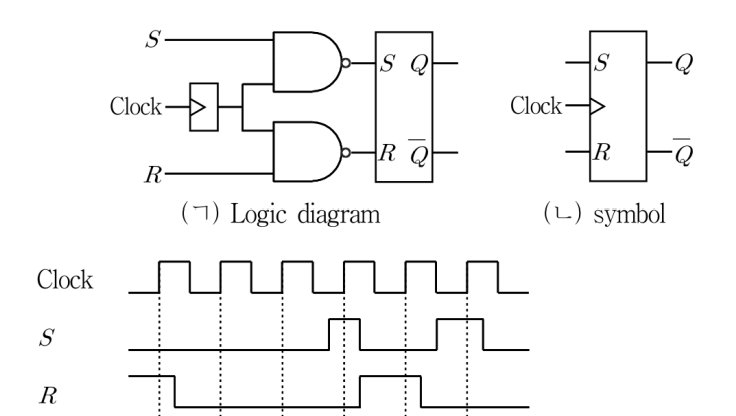

다음은 양의 에지-트리거된 SR 플립플롭의 동작파형 중 클럭에 동기된 출력 파형 Q를 나타낸 그림이다. 주어진 S와 R에 대한 Q의 파형으로 옳은 것은?
2010년 지방직 9급 전자공학개론 18번
2010년도 시행 • 18번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 1단계: 양의 에지 트리거 SR 플립플롭 동작 분석
• 클럭의 상승 에지 순간의 입력 $S, R$에 따라 출력이 결정됩니다:
- $S=0, R=0$: 이전 상태 유지
- $S=0, R=1$: 리셋($Q=0$)
- $S=1, R=0$: 세트($Q=1$)
■ 2단계: 클럭 상승 에지별 출력 추적
• 1번째 에지 ($S=0, R=1$): 리셋되어 $Q=0$
• 2번째 에지 ($S=0, R=0$): 상태 유지되어 $Q=0$
• 3번째 에지 ($S=0, R=1$): 리셋 유지되어 $Q=0$
• 4번째 에지 ($S=1, R=0$): 세트되어 $Q=1$
• 5번째 에지 ($S=0, R=1$): 리셋되어 $Q=0$
• 6번째 에지 ($S=1, R=0$): 세트되어 $Q=1$
• 순차 출력 시퀀스($0 \to 0 \to 0 \to 1 \to 0 \to 1$)와 일치하는 파형은 3번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ③번
• 클럭의 상승 에지 순간의 입력 $S, R$에 따라 출력이 결정됩니다:
- $S=0, R=0$: 이전 상태 유지
- $S=0, R=1$: 리셋($Q=0$)
- $S=1, R=0$: 세트($Q=1$)
■ 2단계: 클럭 상승 에지별 출력 추적
• 1번째 에지 ($S=0, R=1$): 리셋되어 $Q=0$
• 2번째 에지 ($S=0, R=0$): 상태 유지되어 $Q=0$
• 3번째 에지 ($S=0, R=1$): 리셋 유지되어 $Q=0$
• 4번째 에지 ($S=1, R=0$): 세트되어 $Q=1$
• 5번째 에지 ($S=0, R=1$): 리셋되어 $Q=0$
• 6번째 에지 ($S=1, R=0$): 세트되어 $Q=1$
• 순차 출력 시퀀스($0 \to 0 \to 0 \to 1 \to 0 \to 1$)와 일치하는 파형은 3번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ③번
