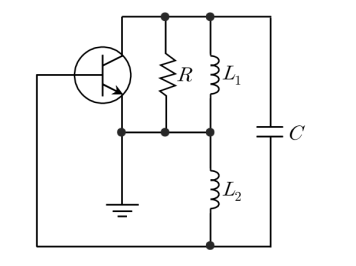

다음 하틀리 발진회로의 발진주파수 로 가장 옳은 것은?
2010년 지방직 9급 전자공학개론 9번
2010년도 시행 • 9번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 하틀리 발진기 탱크 회로 분석
• 하틀리 발진기의 피드백 루프는 2개의 직렬 인덕터 $L_1, L_2$와 1개의 커패시터 $C$가 병렬로 연결된 LC 탱크 회로 구조를 가집니다.
■ 2단계: 공진 주파수 계산
• 직렬로 연결된 두 인덕터의 등가 인덕턴스는 $L_{eq} = L_1 + L_2$입니다.
• LC 탱크 회로의 공진 각주파수 $\omega_0$ 공식:
$$\omega_0 = \frac{1}{\sqrt{L_{eq} C}} = \frac{1}{\sqrt{(L_1 + L_2) C}}$$
■ 최종 결과:
• 하틀리 발진기의 발진주파수 식은 ②번
• 하틀리 발진기의 피드백 루프는 2개의 직렬 인덕터 $L_1, L_2$와 1개의 커패시터 $C$가 병렬로 연결된 LC 탱크 회로 구조를 가집니다.
■ 2단계: 공진 주파수 계산
• 직렬로 연결된 두 인덕터의 등가 인덕턴스는 $L_{eq} = L_1 + L_2$입니다.
• LC 탱크 회로의 공진 각주파수 $\omega_0$ 공식:
$$\omega_0 = \frac{1}{\sqrt{L_{eq} C}} = \frac{1}{\sqrt{(L_1 + L_2) C}}$$
■ 최종 결과:
• 하틀리 발진기의 발진주파수 식은 ②번
