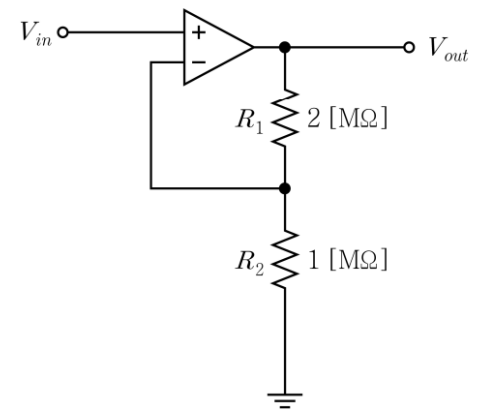

다음 증폭기 회로에 대한 설명으로 옳은 것은? (단, 연산증폭기의 개방루프이득은 1,000이고 차단주파수는 1 [kHz]이다)
2026년 국가직 9급 전자공학개론 15번
2026년도 시행 • 15번 문항
💡 정답 및 상세 해설 확인하기
정답: 3번
■ 보기별 정오 판별
• ①번 (오답 분석):
입력 신호 $V_{in}$이 연산증폭기의 비반전($+$) 단자로 입력되고 있으므로 비반전 증폭기(Non-inverting Amplifier) 회로입니다. (반전증폭기 설명은 틀림)
• ②번 (오답 분석):
비반전 증폭기의 폐루프 전압이득:
$A_{CL} = 1 + \frac{R_1}{R_2} = 1 + \frac{2\text{ k}\Omega}{1\text{ k}\Omega} = 3$
따라서 전압이득은 3이므로 약 2라는 설명은 틀립니다.
• ③번 (옳은 설명):
연산증폭기에서 이득-대역폭 곱(GBWP)은 일정합니다.
$\text{GBWP} = A_{OL} \times f_{c} = 1{,}000 \times 1\text{ kHz} = 1{,}000\text{ kHz} = 1\text{ MHz}$
폐루프 차단주파수(대역폭 $f_{CL}$)는:
$f_{CL} \times A_{CL} = \text{GBWP}$
$f_{CL} = \frac{1{,}000\text{ kHz}}{3} \simeq 333.33\text{ kHz} \simeq 330\text{ kHz}$
• ④번 (오답 분석):
단위이득 주파수($f_t$)는 이득이 1($0\text{ dB}$)일 때의 주파수로, $\text{GBWP}$ 값과 동일합니다.
$f_t = \text{GBWP} = 1\text{ MHz}$
따라서 약 2 MHz라는 설명은 틀립니다.
■ 최종 결과:
• 옳은 것은 ③번
