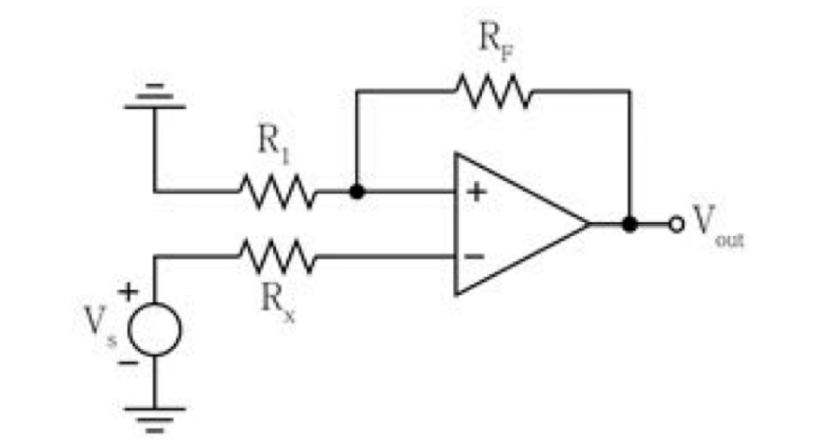

다음 슈미트 트리거 회로에 대한 설명으로 옳지 않은 것은?
2020년 국가직 9급 전자공학개론 12번
2020년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 슈미트 트리거(Schmitt Trigger)의 기본 특성
• 슈미트 트리거는 연산증폭기의 출력을 비반전(+) 입력 단자로 되먹이는 정귀환(Positive Feedback) 구조의 비교기 회로입니다.
• 상한 임계치(UTP)와 하한 임계치(LTP)를 두어 히스테리시스(이력 현상) 특성을 갖습니다. (③번 옳은 설명)
• 히스테리시스 특성 덕분에 입력 신호에 포함된 고주파 잡음이나 떨림(Jitter)에 오동작하지 않고 선명한 펄스 구형파 출력을 생성합니다. (①번 옳은 설명)
■ 2단계: 회로 구조 판별 (반전 vs 비반전)
• 입력 신호 $V_s$와 귀환 저항이 모두 연산증폭기의 비반전(+) 입력 단자에 연결되고 반전(-) 단자가 접지되어 있는 구조는 **비반전형 슈미트 트리거(Non-inverting Schmitt Trigger)** 회로입니다.
• 반전형 슈미트 트리거는 입력 신호 $V_s$가 반전(-) 단자로 인가되고, 기준 전압과 귀환 저항이 비반전(+) 단자에 연결되어야 합니다.
• 따라서 '주어진 회로는 반전형 슈미트 트리거 회로로 동작한다'는 설명은 옳지 않습니다. (④번 옳지 않음)
■ 최종 결과:
• 옳지 않은 설명은 ④번
