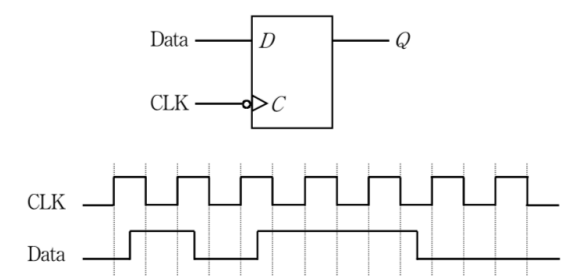

다음 D 플립플롭에서 출력 Q의 동작은? (단, D 플립플롭은 하강에지에서 동작하고 Q의 초기값은 0이다)
2017년 국가직 9급 전자공학개론 12번
2017년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 하강 에지 트리거 D 플립플롭의 특성
• 클록(CLK) 신호가 High에서 Low로 떨어지는 하강 에지(Falling Edge) 시점의 입력 데이터 $D$ 값이 출력 $Q$에 저장되어 다음 하강 에지까지 유지됩니다.
• 초기 조건: $Q = 0$
■ 2단계: 클록 하강 에지 시점별 입력 및 출력 상태 추적
• 첫 번째 하강 에지: 입력 $D = 1$ 이므로 출력 $Q = 1$로 전이
• 두 번째 하강 에지: 입력 $D = 0$ 이므로 출력 $Q = 0$으로 전이
• 세 번째 하강 에지: 입력 $D = 1$ 이므로 출력 $Q = 1$로 전이
• 네 번째 하강 에지: 입력 $D = 1$ 이므로 출력 $Q = 1$ 상태 유지
• 다섯 번째 하강 에지: 입력 $D = 0$ 이므로 출력 $Q = 0$으로 전이
■ 3단계: 파형 매칭
• 해당 상태 전이를 정확히 나타낸 타이밍도는 ①번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ①번
• 클록(CLK) 신호가 High에서 Low로 떨어지는 하강 에지(Falling Edge) 시점의 입력 데이터 $D$ 값이 출력 $Q$에 저장되어 다음 하강 에지까지 유지됩니다.
• 초기 조건: $Q = 0$
■ 2단계: 클록 하강 에지 시점별 입력 및 출력 상태 추적
• 첫 번째 하강 에지: 입력 $D = 1$ 이므로 출력 $Q = 1$로 전이
• 두 번째 하강 에지: 입력 $D = 0$ 이므로 출력 $Q = 0$으로 전이
• 세 번째 하강 에지: 입력 $D = 1$ 이므로 출력 $Q = 1$로 전이
• 네 번째 하강 에지: 입력 $D = 1$ 이므로 출력 $Q = 1$ 상태 유지
• 다섯 번째 하강 에지: 입력 $D = 0$ 이므로 출력 $Q = 0$으로 전이
■ 3단계: 파형 매칭
• 해당 상태 전이를 정확히 나타낸 타이밍도는 ①번입니다.
■ 최종 결과:
• 올바른 출력 파형은 ①번
