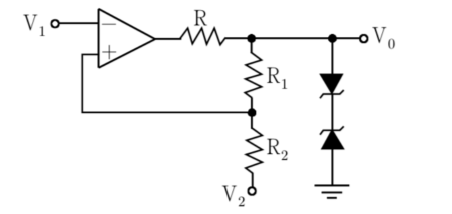

아래 회로의 기능을 가장 잘 표현한 것은?
2011년 국가직 9급 전자공학개론 10번
2011년도 시행 • 10번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 정궤환 및 슈미트 트리거 특성 분석
• 출력 전압이 저항 분배기를 거쳐 연산증폭기의 비반전 입력 단자(+)로 궤환되는 양귀환(Positive Feedback) 구조입니다.
• 이는 히스테리시스 특성을 갖는 슈미트 트리거 회로의 형태입니다.
■ 2단계: 회로 동작 및 안정 상태 판별
• 양귀환에 의해 출력이 선형 영역에 머무르지 않고, 제너 다이오드에 의해 결정되는 상한 또는 하한의 두 가지 포화 전압 상태 중 하나로 고정됩니다.
• 따라서 이 회로는 두 개의 안정한 출력 상태(High/Low)를 갖는 쌍안정 멀티바이브레이터로 동작합니다.
■ 최종 결과:
• 회로의 기능을 가장 잘 표현한 것은 ④번
