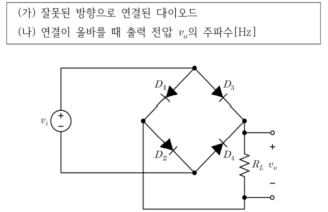

브릿지 정류회로에서 (가), (나)에 해당하는 다이오드와 주파수가 바르게 연결된 것은? (단, 다이오드는 이상적인 소자이고 입력 전압 의 주파수는 60 [Hz]이다)
2026년 지방직 9급 전자공학개론 5번
2026년도 시행 • 5번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 역방향으로 잘못 연결된 다이오드(가) 식별
• 전파 브리지 정류회로에서 부하 저항 $R_L$에 항상 일정한 방향의 전류가 흐르기 위한 정상 도통 경로:
- 양(+)의 반주기: $D_3 \to R_L \to D_2$
- 음(-)의 반주기: $D_4 \to R_L \to D_1$
• 회로도에서 $D_1$의 극성이 반대로 결선되어 있으므로 교체 및 수정해야 할 다이오드는 $D_1$입니다.
■ 2단계: 전파 정류 정상 동작 시 출력 주파수(나) 계산
• 전파 정류기는 1주기 동안 양/음의 파형을 모두 정류하므로 출력 리플 주기는 입력 주기의 절반($T/2$)이 됩니다.
• 따라서 출력 주파수:
$$f_{out} = 2 \times f_{in} = 2 \times 60\text{ Hz} = 120\text{ Hz}$$
■ 최종 결과:
• (가)는 $D_1$, (나)는 120 (①번)
• 전파 브리지 정류회로에서 부하 저항 $R_L$에 항상 일정한 방향의 전류가 흐르기 위한 정상 도통 경로:
- 양(+)의 반주기: $D_3 \to R_L \to D_2$
- 음(-)의 반주기: $D_4 \to R_L \to D_1$
• 회로도에서 $D_1$의 극성이 반대로 결선되어 있으므로 교체 및 수정해야 할 다이오드는 $D_1$입니다.
■ 2단계: 전파 정류 정상 동작 시 출력 주파수(나) 계산
• 전파 정류기는 1주기 동안 양/음의 파형을 모두 정류하므로 출력 리플 주기는 입력 주기의 절반($T/2$)이 됩니다.
• 따라서 출력 주파수:
$$f_{out} = 2 \times f_{in} = 2 \times 60\text{ Hz} = 120\text{ Hz}$$
■ 최종 결과:
• (가)는 $D_1$, (나)는 120 (①번)
