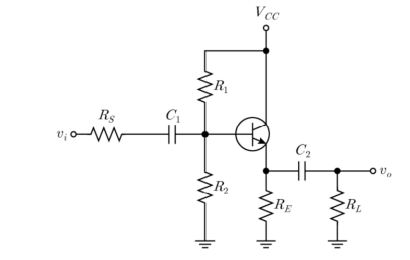

다음 회로에 대한 설명으로 옳지 않은 것은?
2025년 지방직 9급 전자공학개론 13번
2025년도 시행 • 13번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 공통 컬렉터(CC, 이미터 팔로워) 증폭기 특성 검토 (보기 ① 판별)
• 이미터 팔로워 회로는 베이스로 입력받고 이미터로 출력하므로 입력 임피던스가 매우 크고 출력 임피던스가 매우 작습니다.
• 따라서 입력 임피던스가 매우 작다는 설명은 옳지 않습니다. (①번 옳지 않음)
■ 2단계: 기타 보기 검토
• ②번: 이미터 저항에 의한 부귀환 효과로 전압 이득은 1에 가깝지만 항상 1보다 약간 작습니다 ($A_v \approx 1$). (옳은 설명)
• ③번: 출력 전압이 입력 전압을 그대로 따라가므로 이미터 팔로워 회로라고 부릅니다. (옳은 설명)
• ④번: 입력 전압과 출력 전압은 서로 동위상($0^\circ$)입니다. (옳은 설명)
■ 최종 결과:
• 옳지 않은 설명은 ①번
• 이미터 팔로워 회로는 베이스로 입력받고 이미터로 출력하므로 입력 임피던스가 매우 크고 출력 임피던스가 매우 작습니다.
• 따라서 입력 임피던스가 매우 작다는 설명은 옳지 않습니다. (①번 옳지 않음)
■ 2단계: 기타 보기 검토
• ②번: 이미터 저항에 의한 부귀환 효과로 전압 이득은 1에 가깝지만 항상 1보다 약간 작습니다 ($A_v \approx 1$). (옳은 설명)
• ③번: 출력 전압이 입력 전압을 그대로 따라가므로 이미터 팔로워 회로라고 부릅니다. (옳은 설명)
• ④번: 입력 전압과 출력 전압은 서로 동위상($0^\circ$)입니다. (옳은 설명)
■ 최종 결과:
• 옳지 않은 설명은 ①번
