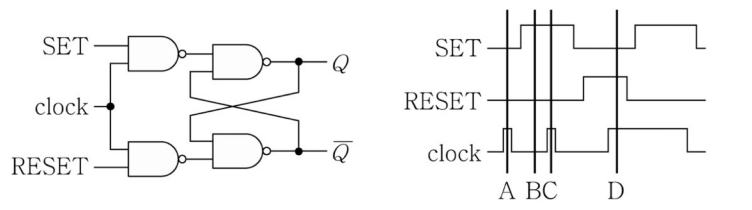

다음 좌측 그림의 플립플롭에 우측 그림과 같이 입력을 인가하였다. A, B, C, D지점에서 출력 Q를 차례로 표시하면?
2014년 지방직 9급 전자공학개론 4번
2014년도 시행 • 4번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 게이티드 SR 플립플롭의 동작 특성 확인
• clock=1일 때 입력 신호(SET, RESET)에 따라 출력을 갱신합니다.
• clock=0일 때는 이전 상태의 출력 $Q$를 그대로 유지합니다.
■ 2단계: 각 지점별 출력 $Q$ 상태 분석
• A 지점 (clock=1): SET=0, RESET=1이므로 리셋 동작이 수행되어 $Q = 0$이 됩니다.
• B 지점 (clock=0): 클럭이 비활성화된 상태이므로 직전 상태인 $Q = 0$을 유지합니다.
• C 지점 (clock=1): SET=1, RESET=0이므로 세트 동작이 수행되어 $Q = 1$이 됩니다.
• D 지점 (clock=1): SET=0, RESET=1이므로 리셋 동작이 수행되어 $Q = 0$이 됩니다.
• 따라서 A, B, C, D 지점의 출력 순서는 0, 0, 1, 0입니다.
■ 최종 결과:
• 출력값은 0010 (①번)
