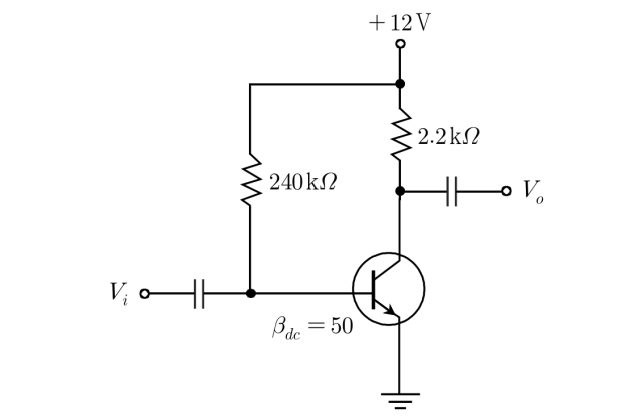

다음 고정 바이어스 회로에서 트랜지스터의 컬렉터-에미터 영역에 걸리는 값에 가장 가까운 것은? (단, 이다.)
2011년 지방직 9급 전자공학개론 15번
2011년도 시행 • 15번 문항
💡 정답 및 상세 해설 확인하기
정답: 4번
■ 1단계: 베이스 전류($I_B$) 계산
• 베이스 루프 KVL 수립 ($V_{CC} = 12\text{ V}, R_B = 240\text{ k}\Omega, V_{BE} = 0.7\text{ V}$):
$$I_B = \frac{V_{CC} - V_{BE}}{R_B} = \frac{12\text{ V} - 0.7\text{ V}}{240\text{ k}\Omega} = \frac{11.3\text{ V}}{240\text{ k}\Omega} \approx 0.04708\text{ mA}$$
■ 2단계: 컬렉터 전류 및 $V_{CE}$ 계산
• $\beta = 50$ 대입:
$$I_C = \beta I_B = 50 \times 0.04708\text{ mA} \approx 2.354\text{ mA}$$
• 컬렉터 루프 KVL 적용 ($R_C = 2.2\text{ k}\Omega$):
$$V_{CE} = V_{CC} - I_C R_C = 12\text{ V} - (2.354\text{ mA} \times 2.2\text{ k}\Omega) = 12\text{ V} - 5.179\text{ V} \approx 6.821\text{ V}$$
• 가장 가까운 값은 $6.83\text{ V}$입니다.
■ 최종 결과:
• $V_{CE}$의 값은 약 6.83 (④번)
