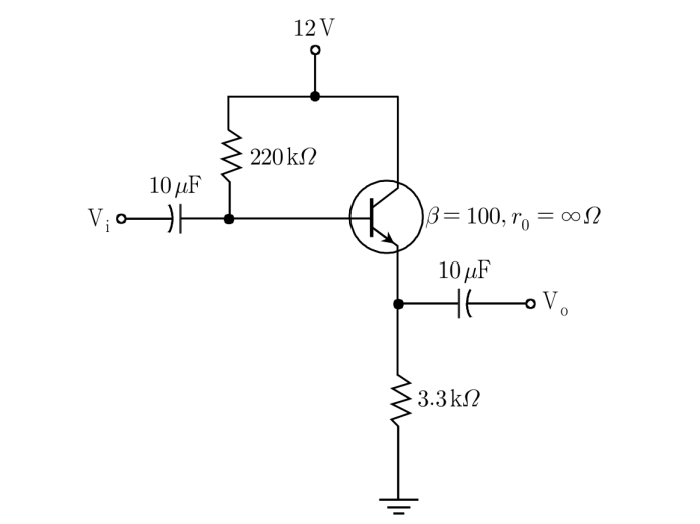

그림과 같은 에미터 폴로워 회로에서 입력 임피던스 Z_i에 가장 가까운 값은? (단, 이다.)
2011년 지방직 9급 전자공학개론 7번
2011년도 시행 • 7번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 베이스 내부 입력 저항($Z_{ib}$) 계산
• 에미터 폴로워에서 베이스 내부로 바라본 입력 저항:
$$Z_{ib} \approx (1 + \beta)R_E = (1 + 100) \times 3.3\text{ k}\Omega = 333.3\text{ k}\Omega$$
■ 2단계: 전체 입력 임피던스($Z_i$) 계산
• 베이스 바이어스 저항 $R_B = 220\text{ k}\Omega$와의 병렬 합성:
$$Z_i = R_B \parallel Z_{ib} = \frac{220 \times 333.3}{220 + 333.3} \approx 132.4\text{ k}\Omega \approx 133\text{ k}\Omega$$
■ 최종 결과:
• 입력 임피던스는 약 133 [k$\Omega$] (②번)
• 에미터 폴로워에서 베이스 내부로 바라본 입력 저항:
$$Z_{ib} \approx (1 + \beta)R_E = (1 + 100) \times 3.3\text{ k}\Omega = 333.3\text{ k}\Omega$$
■ 2단계: 전체 입력 임피던스($Z_i$) 계산
• 베이스 바이어스 저항 $R_B = 220\text{ k}\Omega$와의 병렬 합성:
$$Z_i = R_B \parallel Z_{ib} = \frac{220 \times 333.3}{220 + 333.3} \approx 132.4\text{ k}\Omega \approx 133\text{ k}\Omega$$
■ 최종 결과:
• 입력 임피던스는 약 133 [k$\Omega$] (②번)
