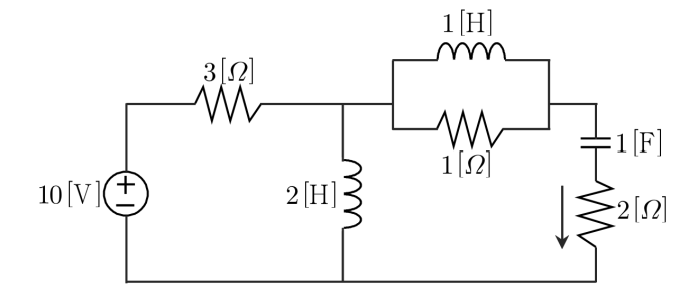

다음 회로가 정상상태에 도달하였을 때, 저항 을 통해 흐르는 전류값[A]은? (단, 10[V]는 직류전원이다.)
2009년 지방직 9급 전자공학개론 12번
2009년도 시행 • 12번 문항
💡 정답 및 상세 해설 확인하기
정답: 2번
■ 1단계: 직류 정상상태 소자 특성 분석
• 직류(DC) 정상상태($f=0$)에서 인덕터는 단락(Short), 커패시터는 개방(Open) 상태가 됩니다.
■ 2단계: 저항에 흐르는 전류 계산
• $1\text{ F}$ 커패시터가 직렬로 연결된 분로는 개방 회로가 되므로 전류가 흐르지 못합니다.
• 따라서 커패시터와 직렬 연결된 $2\text{ }\Omega$ 저항에 흐르는 전류는 0 [A]입니다.
■ 최종 결과:
• 전류값은 0 [A] (②번)
