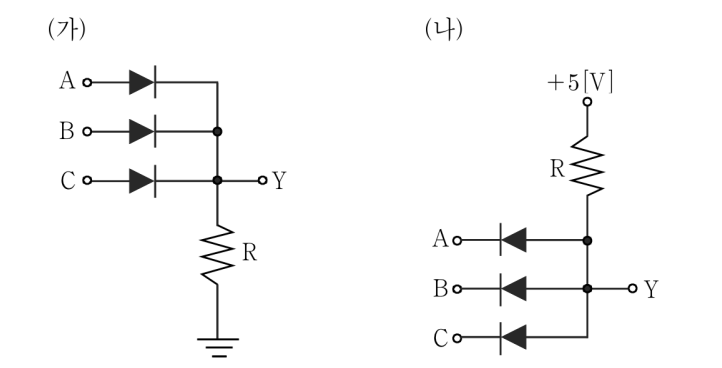

다음 각 다이오드 논리회로 (가)와 (나)의 동작을 나타낸 부울 대수식으로 바르게 짝지은 것은? (단, 다이오드는 이상적이며 는 High 레벨 전압이다.)
2009년 지방직 9급 전자공학개론 10번
2009년도 시행 • 10번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 회로 (가) 분석 (다이오드 OR 게이트)
• 입력 $A, B, C$ 중 하나라도 High($V_{CC}$)가 되면 해당 다이오드가 순방향 도통되어 출력 $Y$에 High 전위가 나타납니다.
• 모든 입력이 Low일 때만 출력이 Low가 되므로 회로 (가)는 OR 게이트로 동작합니다:
$$Y = A + B + C$$
■ 2단계: 회로 (나) 분석 (다이오드 AND 게이트)
• 풀업 저항 구조에서 입력 $A, B, C$ 중 하나라도 Low(0V)가 되면 해당 다이오드가 도통하여 출력이 0V로 끌어내려집니다.
• 모든 입력이 High일 때만 모든 다이오드가 차단되어 출력이 High가 되므로 회로 (나)는 AND 게이트로 동작합니다:
$$Y = ABC$$
■ 최종 결과:
• (가) $Y = A + B + C$, (나) $Y = ABC$ (①번)
• 입력 $A, B, C$ 중 하나라도 High($V_{CC}$)가 되면 해당 다이오드가 순방향 도통되어 출력 $Y$에 High 전위가 나타납니다.
• 모든 입력이 Low일 때만 출력이 Low가 되므로 회로 (가)는 OR 게이트로 동작합니다:
$$Y = A + B + C$$
■ 2단계: 회로 (나) 분석 (다이오드 AND 게이트)
• 풀업 저항 구조에서 입력 $A, B, C$ 중 하나라도 Low(0V)가 되면 해당 다이오드가 도통하여 출력이 0V로 끌어내려집니다.
• 모든 입력이 High일 때만 모든 다이오드가 차단되어 출력이 High가 되므로 회로 (나)는 AND 게이트로 동작합니다:
$$Y = ABC$$
■ 최종 결과:
• (가) $Y = A + B + C$, (나) $Y = ABC$ (①번)
