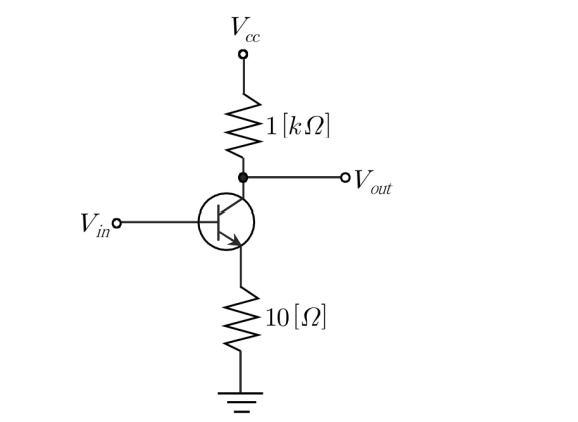

그림과 같은 증폭회로의 입력 임피던스 [k]은? (단, , 이다.)
2009년 지방직 9급 전자공학개론 2번
2009년도 시행 • 2번 문항
💡 정답 및 상세 해설 확인하기
정답: 1번
■ 1단계: 에미터 저항을 포함한 입력 임피던스($R_{in}$) 공식 수립
• 에미터 저항 $R_E$가 존재하는 공통 에미터 증폭기에서 베이스 입력 임피던스:
$$R_{in} = h_{ie} + (1 + h_{fe})R_E$$
■ 2단계: 수치 대입 및 계산
• $h_{ie} = 100\text{ }\Omega, h_{fe} = 100, R_E = 10\text{ }\Omega$ 대입:
$$R_{in} = 100 + (1 + 100) \times 10 = 100 + 1010 = 1110\text{ }\Omega = 1.11\text{ k}\Omega$$
■ 최종 결과:
• 입력 임피던스는 1.11 [k$\Omega$] (①번)
